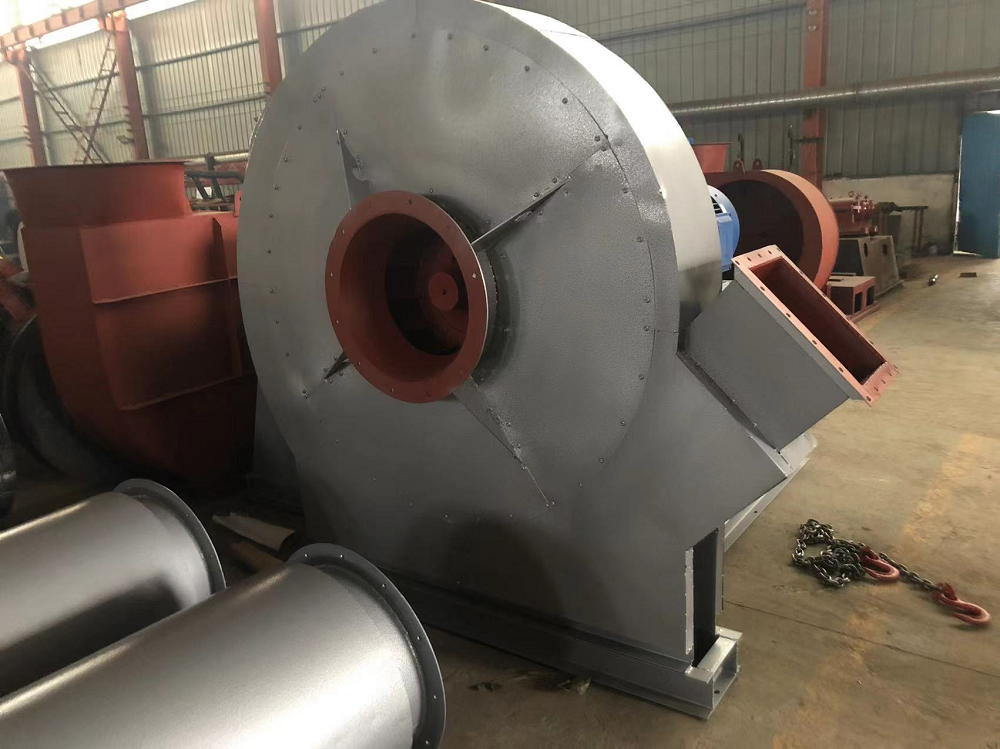

W4-73Ⅰ型高溫風機

1、用途　

W4-73Ⅰ型高溫風機適用于輸送不含腐蝕性、高溫不超過550℃的高溫氣體，若氣體含塵量較大，應在風機進風口前加裝除塵效率不低于85%的除塵裝置，以提高風機的使用壽命。

2、形式

1）該風機為單吸入進氣，機號從6.3～20。

2）該風機旋轉型式為順時針?lè)较蛐D(zhuǎn)，出風口位置為0度、90度、180度。

3）該風機為B、C、D式傳動，即電動機與風機通過聯軸器或帶輪直接傳動。

3、結構特點

1）葉輪　采用耐熱不銹鋼焊接耐成，葉輪成型后，經動靜平衡校正和超速試驗。

2）機殼　由優質合金鋼板焊接成蝸殼型體，內襯耐熱層（我廠專利技術）。對于使用溫度小于400℃的風機，機殼亦可采用優質合金鋼或耐熱鋼直接焊接而成。

3）傳動組　由主軸、水冷軸承箱、冷卻裝置組成。

4）支架組　對6D、8D風機，采用整體支架，減振性能好，安裝方便。

4、性能與選擇　高溫風機的性能指風機的流量、全壓、主軸轉速、大氣壓力和輸送氣體的溫度時，風機的性能將發生變化。

風機性能均指高溫下的風機性能，無論技術或交貨要求的性能（除特殊定貨外）均以高溫狀況下的風機性能為準。

1）設計和使用單位根據所選用的流量和全壓，性能與選用件表中選用高溫風機的機號、轉速及配用電動機等。

2）性能與選用件表中每一轉速的性能是將高效率90%范圍內的性能按性能等分為7～8個性能點。

3)風機出廠檢查性能是所需流量時全壓值的偏差不低于設計全值的5%（以常溫風機性能測試為準）。

從風機性能參數換算的關系式中可以看出，在電動機容量不變時千萬不能將高溫風機作冷態全開運轉或任意轉速，否則，電動機將有過負荷被燒毀的危險。
